Especificaciones de los Amplificadores Operacionales.

Encapsulado.

El amplificador operacional se fabrica en un diminuto chip de silicio y se encapsula en una caja adecuada. Alambres finos se conectan con el chip con terminales

Externas que salen de la capsula de metal, plástico o cerámica, la figura 1-3(a), (b) y (c) muestran los encapsulados comunes de los amplificadores operacionales. El encapsulado de caja metálica de la figura 1-3(a) viene con 3, 5, 8, 10 y 12 terminales. El chip de silicio esta unido a la placa metálica del fondo para facilitar la disipación de calor. La lengüeta identifica la pata 8 y las patas están enumeradas en sentido contrario al de las manecillas del reloj cuando la caja metálica se ve desde arriba.

Los conocidos encapsulados doble en línea (DIP) de 14 y 8 patas se muestran en la figura 1-3(b) y (c). Se dispone de capsulas de plástico o cerámica. Cuando se ven desde arriba un punto o muesca identifica la pata 1 y las terminales están numeradas en sentido contrario a las manecillas del reloj.

Los circuitos integrados complejos que contienen muchos amplificadores operacionales y otros circuitos integrados pueden fabricarse hoy en una sola pastilla grande o bien interconectando muchas pastillas grandes y poniéndolas en una sola capsula. Para facilitar la fabricación y el armado unas lengüetas sustituyen las terminales. A la estructura resultante se le llama tecnología de montaje de superficie (SMT) y se muestra en la figura 1-3(b). Estos encapsulados ofrecen mayor densidad de circuito para un encapsulado de tamaño determinado. Además, estos dispositivos tienen menos ruido y mejores características de respuesta en frecuencia. Los componentes para montaje de superficie están disponibles como (1) chip con encapsulado de plástico (PLCC, del ingles “plastic lead chip carries”), (2) circuitos integrados de tamaño pequeño (SOIC, del inglés “small outline integrated circuits chip carries”) y (3) chip con encapsulado cerámico (LCCC, del inglés “leadless ceramic chip charries”).



Combinación de símbolo y terminales.

Los fabricantes combinan actualmente en un solo dibujo el símbolo del circuito de un amplificador operacional con el encapsulado. Por ejemplo, los cuatro tipos de mas comunes de encapsulado que aloja el amplificador operacional 741 se muestran en la figura 1-4. Si se comparan las figuras 1-4(a) y (d) se puede observar que los esquemas de numeración son idénticos para la caja de 8 patas y para el DIP de 8 patas.

Una muesca o punto identifica la pata 1 en estos dispositivos y una lengüeta identifica la pata 8 el encapsulado tipo TO-5 (o el semejante TO-99). Cuando la figura se ve desde arriba, la numeración de las patas se realiza en sentido contrario al de las manecillas del reloj.

Como identificar un amplificador operacional.

El código de identificación.

Cada tipo de amplificador operacional cuenta con un código de identificación de letra y número. Este código responde 4 preguntas:

1.    ¿Qué tipo de amplificador es? (Ejemplo: 741)

2.    ¿Quién lo fabrica? (Ejemplo: Analog Devices)

3.    ¿De que calidad es? (Ejemplo: El intervalo garantizado de temperatura de operación)

4.    ¿Qué clase de encapsulado contiene el chip del amplificador operacional? (Ejemplo: DIP de plástico)

No todos los fabricantes utilizan el mismo código, pues la mayoría se sirve de un código de identificación que consta de cuatro partes estrictas en el siguiente orden: (1) prefijo de letras, (2) número del circuito, (3) sufijo de letras y (4) código de especificación militar)

Prefijo de letras. El código de prefijos de letras por lo general consiste de dos letras que identifican al fabricante. En los siguientes ejemplos se dan algunos de los códigos.

Número del circuito. El número del circuito se compone de tres a siete números y letras que identifican el tipo de amplificador operacional y su intervalo de temperatura.

Los tres códigos de intervalo de temperaturas son:

1.    C: comercial, 0 a 70°C

2.    I: industrial, -25 a 85°C

3.    M: militar, -55 a 125°C

Sufijo de letras. El sufijo de una y de dos letras identifica el tipo de encapsulado que contiene el chip del amplificador operacional. Se necesita conocer el tipo de encapsulado para obtener las conexiones correctas de las patas de la hoja de especificaciones (véase en el APENDICE 1). A continuación se dan los tres códigos de sufijos más comunes de los encapsulaos.

Código de especificación militar. Se emplea exclusivamente cuando la pieza se destina a aplicaciones que requieren de gran confiablidad.

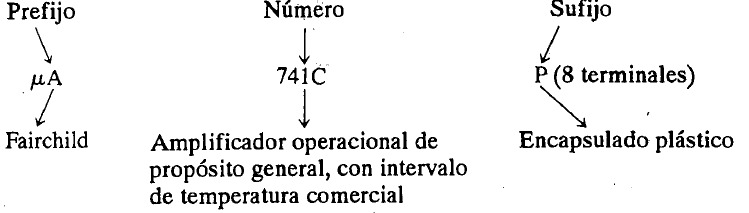

Ejemplo de especificación de pedido.

Un amplificador de propósito general, el 741, se identifica por completo de la siguiente manera:
